設備特點
先進性
儀器采用模塊化結構，每四個通道為一個模塊，結構緊湊，可互換性強和擴展性強；
同時具有垂直入射和斜入射高密度超聲脈沖，實現100%斷面聲束覆蓋，可檢出任意位置的缺陷，并保證周向靈敏度的一致性；
特制探頭信號線纜轉接模塊，更換探頭速度快；
儀器與外置計算機通訊采用新調制解調技術，兼具無線與有線的優點，檢測效果優越。
穩定性
結構設計及工藝上雙層屏蔽，抗干擾能力強；
重復頻率高，檢測速度快；
儀器技術性能指標符合國家標準及歐洲標準；
耐用性；
多重保護措施，具有防水、防銹、防塵、防撞等功能，耐用性強；
探頭與工件不接觸，無磨損，設備使用周期長。
主要功能
全中文界面，操作方便簡捷；
各通道配置參數（系統增益、掃描范圍、延遲、工作方式、檢波方式、通道相位及閘門參數等）獨立調節，可另存，可調用各通道波形，可針對某個通道獨立放大顯示，也可以所有通道同時顯示；
檢測結果以帶狀圖顯示，直觀易懂，可直接打??；
檢測過程中，缺陷可實現峰值包絡顯示；
可進行自動增益補償；
自動保存探傷結果；
實現聲光報警，系統輸入輸出端口各8路，滿足不同場合的需求；
對全信息記錄的檢測結果可離線分析評估，輸出檢測報告、檢測結果統計報告及當前班組不合格品統計；
可查詢、回放、數據存儲；
基于工業控制計算機管理，工業級以太網進行數據交換。
應用領域
設備主要應用于管棒材的超聲波檢測；
主要針對航空發動機等原材料表面的縱向、橫向缺陷及棒材內部缺陷和表面缺陷，并能同時顯示和記錄檢測結果。
技術參數
檢測方法：工件旋轉水浸法
適用工件：各類口徑管材及棒材
適用管徑范圍：φ6mm（Min）~φ180mm
1型：φ6mm（Min）~φ50mm
2型：φ25mm~φ80mm
3型：φ35mm~φ180mm
探傷速度：1m/min~30m/min連續可調
檢測通道：2~8通道（可擴展）
檢測功能：縱向、橫向、分層、測厚
執行標準：滿足或高于國標、行標、企標、ISO標準、ASTM標準、EN標準等標準
信噪比：≥8dB
周向靈敏度差：≤2dB
誤報率：≤2%
漏報率：0%
管端盲區：≤50mm
穩定性（16小時長時間運行）：信噪比、周向靈敏度差波動≤2dB
用水量:70L/h(0.25MPa\可循環)
-

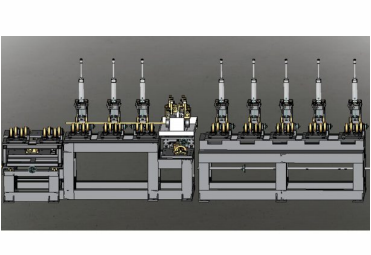

HTUT-TR 管棒材水浸超聲檢測系統
